合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> ?印制板組裝件污染物手工清洗時(shí),如何選擇溶劑
> 鹽水溶液中,磺酸型含氟表面活性劑復(fù)合體系表、界面張力和潤濕性研究(三)
> 基于黃芪膠、指甲花提取物制備納米天然表面活性劑的界面張力測量(二)
> 6種短鏈醇溶液分子結(jié)構(gòu)對(duì)表面張力和表面吸附性能的影響
> 聚合物稠化劑(ASCM)合成條件、界面張力及耐鹽、耐剪切性能(一)
> 超微量天平應(yīng)用于高阻燃輻照交聯(lián)低煙無鹵聚烯烴制備
> ?2,3-雙八氟戊烷基甘油醚-1-硫酸酯鈉的合成路線、表面張力及乳化性能(一)
> 燒結(jié)礦致密化行為研究:不同堿度條件下熔體的表面張力、表觀黏度值(三)
> 水滴附著在垂直立面(鏡子、瓷磚等)靠什么原理?
> 酯化度與分子質(zhì)量對(duì)果膠乳化性能、聚集體結(jié)構(gòu)、界面性質(zhì)的影響規(guī)律(一)
推薦新聞Info
-
> 從顆粒到漿液:Z-N催化劑分散介質(zhì)對(duì)丙烯聚合微觀動(dòng)力學(xué)的影響
> 漿液催化劑中分散介質(zhì)的黏度與表面張力對(duì)聚丙烯細(xì)粉含量的影響
> 分散介質(zhì)對(duì)Ziegler-Natta漿液催化劑丙烯聚合行為的影響
> 短碳氟鏈陽離子氟表面活性劑PFB-MC的界面張力及復(fù)配協(xié)同效應(yīng)研究
> 短碳氟鏈陽離子氟表面活性劑PFB-MC的油/水界面張力及復(fù)配性能
> 體系pH值調(diào)控:提升泡沫滅火劑長期儲(chǔ)存穩(wěn)定性的關(guān)鍵策略
> 液相色譜-質(zhì)譜聯(lián)用揭秘:誰在泡沫滅火劑熱老化中降解了?
> 表面張力不變、發(fā)泡倍率下降——泡沫滅火劑熱老化中的反常信號(hào)
> ?有機(jī)硅疏水材料路基隔水層隔水性能評(píng)價(jià)方法
> ?中厚板焊接接頭可控導(dǎo)流界面構(gòu)筑方法及裝置
一種新表面張力改性方法讓全固態(tài)電池性能更優(yōu)
來源:材料科學(xué)與工程 瀏覽 1880 次 發(fā)布時(shí)間:2022-06-21
全固態(tài)鋰電池(ASSB)因其在安全性和能量密度方面的優(yōu)勢,有可能引發(fā)電動(dòng)汽車的電池革命。各種可能的固體電解質(zhì)的篩選表明,石榴石電解質(zhì)由于其高的離子導(dǎo)電性和優(yōu)異的(電)化學(xué)穩(wěn)定性而具有很好的應(yīng)用前景。然而,石榴石電解質(zhì)的一個(gè)主要挑戰(zhàn)是與鋰金屬陽極接觸不良,導(dǎo)致極大的界面阻抗和嚴(yán)重的鋰枝晶生長。
來自南京工業(yè)大學(xué)等單位的研究人員,提出了一種新穎的表面張力改性方法,通過在熔融Li中加入微量的Si3N4(1wt%)來調(diào)節(jié)Li|石榴石的表面張力,從而形成親密的Li|石榴石界面。Li-Si-N熔體不僅可以將Li|石榴石界面由點(diǎn)對(duì)點(diǎn)接觸轉(zhuǎn)變?yōu)檫B續(xù)的面對(duì)面接觸,而且可以使Li剝離/沉積過程中的電場分布趨于均勻,從而顯著降低其界面阻抗(25°C時(shí)為1Ωcm2),提高其循環(huán)穩(wěn)定性(在0.4 mA cm?2時(shí)為1000h)和臨界電流密度(1.8mA cm?2)。具體地說,與LiFePO4陰極配對(duì)的全固態(tài)全電池在2C時(shí)提供了145mAh g?1的高容量,在1C循環(huán)100次后保持了97%的初始容量。
論文鏈接:https://doi.org/10.1002/adfm.202101556
綜上所述,本文首次提出了用微量納米Si3N4(1wt%)調(diào)節(jié)熔融Li的表面張力來修飾Li|石榴石界面的實(shí)驗(yàn)。從Li-Si-N系相圖出發(fā),結(jié)合XRD和XPS分析,發(fā)現(xiàn)當(dāng)加熱1wt%Si3N4和Li金屬的混合物時(shí),Li3N、LiSi2N3和LixSi顆粒的形成是一致的,生成的復(fù)合材料稱為Li-Si-N熔體。Li-Si-N熔體通過兩種方式極大地改善了與石榴石的界面接觸:
1)降低了熔融Li的表面張力,使其易于擴(kuò)散到石榴石顆粒上,實(shí)現(xiàn)了良好的物理接觸;
2)降低了Li|石榴石的界面形成能,使其具有良好的化學(xué)接觸。用1wt%Si3N4降低表面張力起主導(dǎo)作用。
如預(yù)期的那樣,原始Li熔體和Li-Si-N熔體在LLZTO芯塊上的接觸角分別約為120°和30°。SEM圖像顯示,在熔融Li中引入1wt%Si3N4使Li|LLZTO界面從點(diǎn)對(duì)點(diǎn)接觸轉(zhuǎn)變?yōu)橛H密的面對(duì)面接觸,使得Li電鍍/剝離過程中的電流分布均勻。密度泛函理論計(jì)算表明,熔體Li中的Li3N和LiSi2N3同時(shí)降低了Li|LLZTO的界面形成能。結(jié)果表明,改性后的固態(tài)Li/LLZTO界面在25°C下的界面阻抗為1Ωcm2,CCD值為1.8 mA cm?2。在0.4 mA cm?2下連續(xù)充放電1000h后,沒有觀察到枝晶Li滲入電解層。(文:SSC)

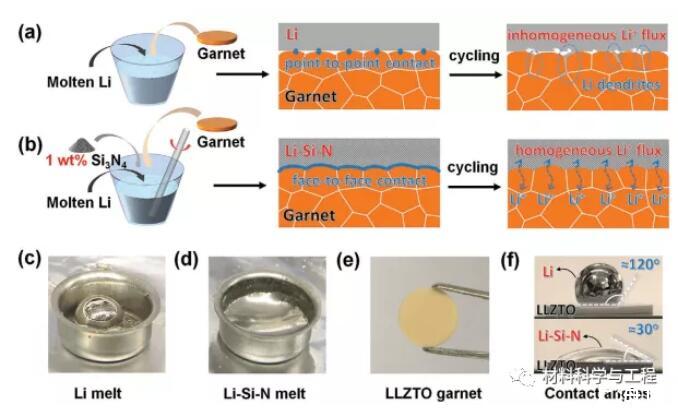

圖1.示意圖顯示了a)純Li熔體和b)Li-Si-N熔體的制備及其與石榴石顆粒的界面接觸行為。

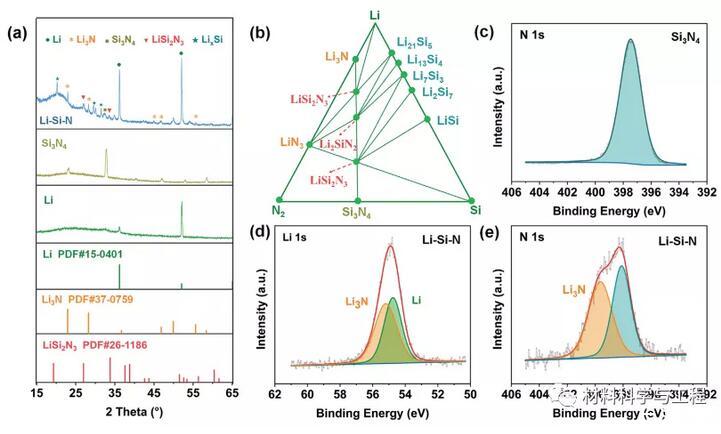

圖2.Li-Si-N復(fù)合材料的特性分析。

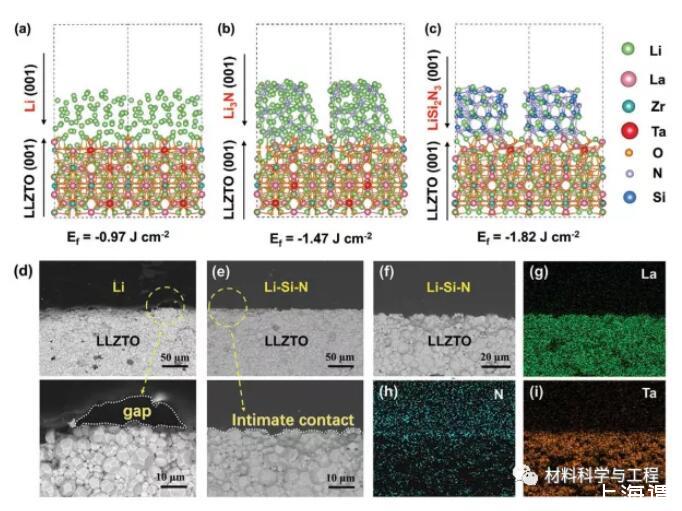

圖3.界面形成能的密度泛函計(jì)算

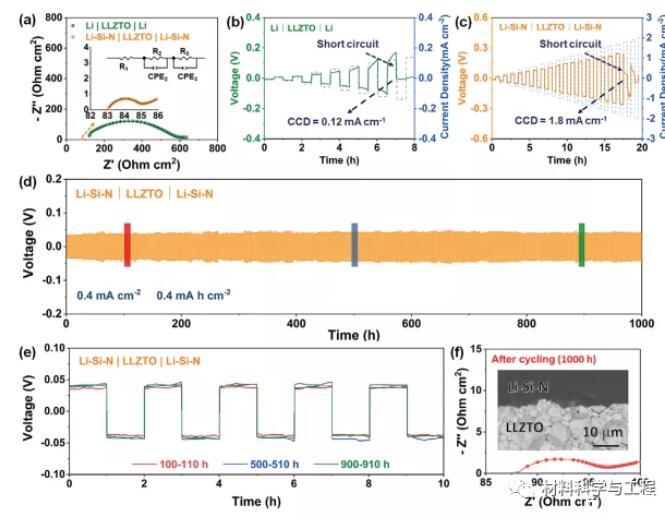

圖4.a)室溫下Li|LLZTO|Li和Li-Si-N|LLZTO|Li-Si-N電池的交流阻抗譜比較。

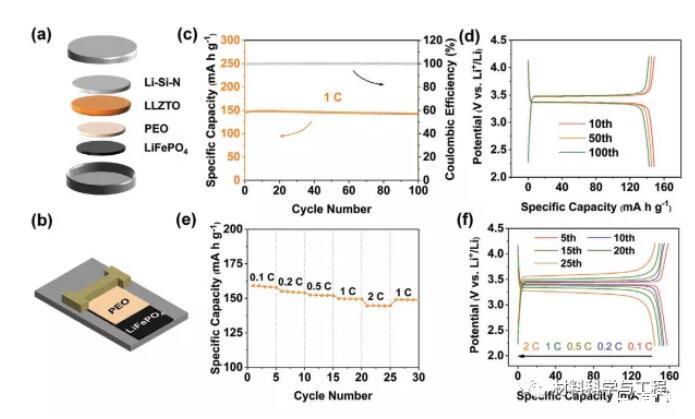

圖5.a,b)全固態(tài)Li-Si-N|LLZTO|PEO-LiFePO4電池的制備和組裝示意圖。
