金屬鹵化物鈣鈦礦材料以其優異的光電半導體性能而被廣泛應用于光電器件的研究，如太陽能電池、光電探測器、激光器、發光二極管和晶體管等。當前，多數鈣鈦礦基光電器件以多晶薄膜制備為主。與單晶相比，多晶薄膜表現出較差的電荷傳輸特性，并且容易發生化學降解。此外，鈣鈦礦單晶因其無擴展缺陷（晶界）而具有許多優點，包括高遷移率，長復合壽命，低離子遷移率和高穩定性。

對于鈣鈦礦材料結晶，各國研究者已經開發了多種策略，包括逆溫結晶，反溶劑蒸汽輔助結晶，配體輔助結晶，液相分離誘導結晶，高溫熔融生長和液相降溫結晶方法。其中，基于溶液的鈣鈦礦結晶方法是常用的選擇。然而，在溶液中快速生長高質量的鈣鈦礦單晶依然面對諸多挑戰。在控溫結晶法中，熱對流容易擾亂結晶秩序而形成大量缺陷。在反溶劑或配體輔助結晶法中，雖然排除了溫度梯度的干擾，但精準控制反溶劑擴散難度較大。

此外，反溶劑引起的區域的溶解度不均勻，易造成溶液組分的偏差，影響晶體質量。液相分離誘導結晶方法通過室溫緩慢蒸發溶劑來能夠制備出高質量的MAPbBr3單晶，但溶劑擴散緩慢，限制了單晶的生長速度。

基于以上挑戰，山東大學空間科學與物理學院空間科學攀登團隊行星科學課題組在系統研究界面張力對鈣鈦礦結晶過程作用機理的基礎上，開發了一種PDMS（聚二甲基硅氧烷）輔助溫度梯度晶體生長技術（PTG）。利用PTG技術，課題組能夠快速制備出了高質量的MAPbBr3鈣鈦礦單晶。

研究者利用COMSOL模擬了激光照射下鈣鈦礦晶體周圍的局域過飽和度，并通過實驗驗證了過飽和度產生的原理。其中馬倫格尼對流的引入加速了傳質過程，使得鈣鈦礦結構能夠在激光誘導下快速生長，在實驗中，MAPbBr3鈣鈦礦單晶的生長速度可達0.1 mm/s，顯著快于傳統的鈣鈦礦單晶制備方法。激光閾值功率約為150μW，低于現有的激光調控鈣鈦礦結晶過程方法。

圖1OCL工作原理以及利用OCL直接打印單晶MAPbBr3結構的光學圖像。標尺:50μm。

此外，研究者通過分析鈣鈦礦自發生長的原理，認為表面能的差異是造成自發生長破壞形狀的關鍵。因此，研究者提出利用配體調節鈣鈦礦結構的表面能，以抑制自發生長的策略，這使得高精度鈣鈦礦微圖案結構的制備成為可能。在激光-配體協同調控策略下，已經生成的鈣鈦礦結構表面會與配體結合，抑制自發生長；激光照射部分，由于激光誘導的配體解吸附過程，能夠暴露鈣鈦礦晶體表面，使得生長過程穩定進行。

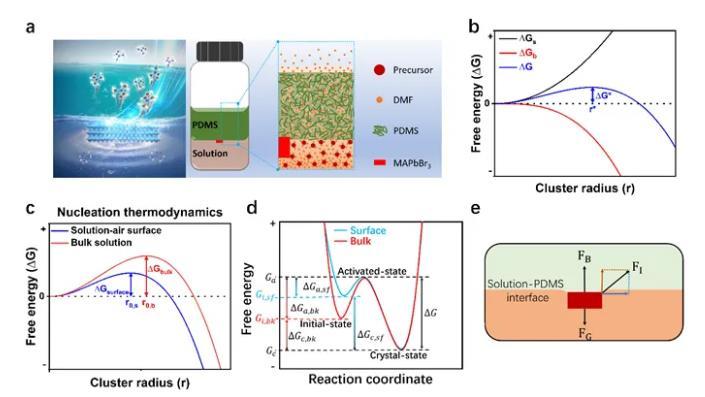

圖2.MAPbBr3鈣鈦礦結晶與晶體生長。(a)PDMS輔助結晶原理圖；(b)形核半徑與自由能的關系；(c)溶液的表面和內部的形核半徑的比較；(d)生長過程中自由能變化圖解；(e)界面懸浮生長的力學圖解。

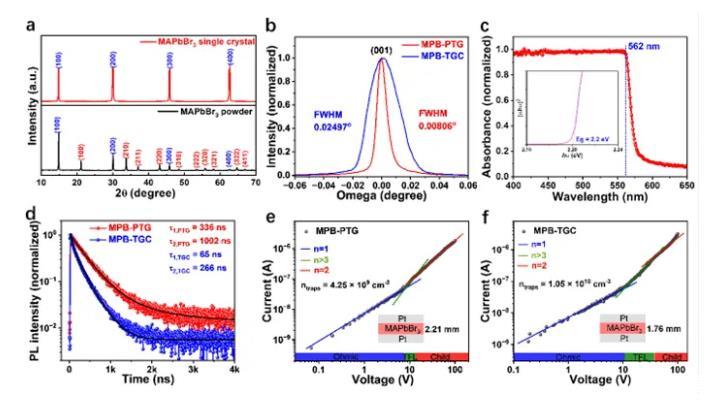

圖3.MAPbBr3鈣鈦礦單晶的表征。(a)粉末XRD和最大面XRD圖譜；(b)XRD搖擺曲線；(c)吸收曲線和禁帶寬度；(d)熒光壽命曲線；(e)和(f)I-V測試曲線。

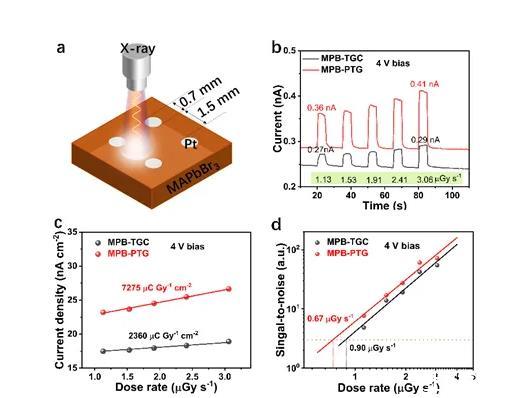

圖4.MAPbBr3單晶探測器的x射線探測器。(a)結構圖；(b)光電流響應；(c)靈敏度；(d)探測極限。

利用激光加工平臺，研究者制備了多種圖案化的鈣鈦礦微結構，充分展示了該技術的加工能力。這些鈣鈦礦結構具有光滑平整的表面，避免了激光加工過程中常見的表面損傷，而且維持了較低的缺陷密度，這對于提升材料的光電性能至關重要。此外，研究者通過相同的設計策略，將這一技術應用到MAPbCl3、FAPbBr3、MAPbI3等鈣鈦礦結構中，進一步證明了技術的普適性。該技術有望進一步應用到器件的制備過程中。
