合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 不同有機(jī)溶劑對(duì)離子液體密度、表面張力和導(dǎo)熱系數(shù)的影響
> 有關(guān)表面張力儀產(chǎn)品優(yōu)點(diǎn)和參數(shù)說明
> 海藻糖脂：一種兼具優(yōu)異發(fā)泡性能與皮膚溫和性的新型表面活性劑（三）
> 表面張力儀應(yīng)用案例：芳綸纖維復(fù)合材料浸潤性測(cè)量原理與步驟
> 氣體富集、雜質(zhì)對(duì)固-液界面納米氣泡接觸角的影響——引言、實(shí)驗(yàn)儀器與試劑
> 接觸角遲滯時(shí)氣~液界面張力的溫度敏感性對(duì)液滴蒸發(fā)過程的影響——引言
> 生物表面活性劑產(chǎn)生菌的篩選及對(duì)PAHs污染環(huán)境的修復(fù)效果研究（一）
> 腰果酚醛樹脂嵌段聚醚破乳劑表面/界面性能、油滴破裂速率常數(shù)測(cè)定（二）
> 雙締合型穩(wěn)泡劑及其制備方法和應(yīng)用
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測(cè)定（三）
推薦新聞Info
-
> 短碳氟鏈陽離子氟表面活性劑PFB-MC的界面張力及復(fù)配協(xié)同效應(yīng)研究
> 短碳氟鏈陽離子氟表面活性劑PFB-MC的油/水界面張力及復(fù)配性能
> 體系pH值調(diào)控：提升泡沫滅火劑長期儲(chǔ)存穩(wěn)定性的關(guān)鍵策略
> 液相色譜-質(zhì)譜聯(lián)用揭秘：誰在泡沫滅火劑熱老化中降解了？
> 表面張力不變、發(fā)泡倍率下降——泡沫滅火劑熱老化中的反常信號(hào)
> ?有機(jī)硅疏水材料路基隔水層隔水性能評(píng)價(jià)方法
> ?中厚板焊接接頭可控導(dǎo)流界面構(gòu)筑方法及裝置
> 頁巖油儲(chǔ)層超臨界CO?-表面活性劑復(fù)合吞吐實(shí)驗(yàn)與效果評(píng)價(jià)
> 利用界面張力儀優(yōu)選頁巖油超臨界CO?吞吐用高效氣溶性表面活性劑
> 界面張力如何改變兩層液體的臨界對(duì)流行為
嵌段比例對(duì)溫敏聚合物表面張力的影響及臨界膠束濃度分析（二）
來源： 瀏覽 1244 次 發(fā)布時(shí)間:2025-12-09
1.2實(shí)驗(yàn)過程
1.2.1水相SET-LRP法合成PNIPAM:
在實(shí)驗(yàn)的第一階段，真空反應(yīng)管標(biāo)記為I，在其中加入a-溴代異丁酸為引發(fā)劑(0.0167g,0.1mmol),加入NIPAM單體(1.13g,10mmol)。加入4mL去離子水，超聲處理直至完全溶解，隨后在氮?dú)猸h(huán)境中保護(hù)10min。在另一個(gè)標(biāo)記為II的真空反應(yīng)管中，將CuBr(0.0036 g，0.0025 mmol)與2 mL去離子水混合，加入MeTREN和PMDETA的混合物作為配體(總共0.05 mmol),在氮?dú)庵斜Ｗo(hù)10min。在維持保護(hù)氣氛的條件下，迅速將反應(yīng)管I中的溶液倒入到反應(yīng)管II中，密封進(jìn)行反應(yīng)。反應(yīng)完成后，反應(yīng)液轉(zhuǎn)移到截留分子量為3500的透析袋中，用去離子水進(jìn)行透析，持續(xù)48h,每8h更換一次水。完成透析后，所得液體通過凍干機(jī)進(jìn)行冷凍干燥處理，直至全部水分被移除，最終獲得產(chǎn)物。
1.2.2水相SET-LRP法合成P(NIPAM-b-DMMPPS):

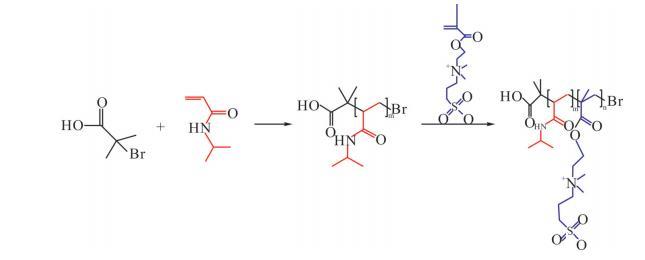

首先將a-溴代異丁酸(0.0167g,相當(dāng)于0.1mmol)、NIPAM單體和5mL去離子水加入至真空反應(yīng)管I中。隨后，利用超聲處理直至所有固體組分完全溶解，充入氮?dú)庾鳛楸Ｗo(hù)氣持續(xù)10min。另外，在真空反應(yīng)管II中添加CuBr(0.0036g,0.025mmol)和2mL去離子水，進(jìn)一步加入Me。TREN配體(13.4μL,0.05 mmol)和PMDETA配體(8.9μL,0.05mmol),充入氮?dú)獗Ｗo(hù)10min。在保持氮?dú)夥諊臈l件下，使用真空注射器將真空反應(yīng)管I中的內(nèi)容物轉(zhuǎn)移到真空反應(yīng)管II中并進(jìn)行密封，反應(yīng)30min。此外，在真空反應(yīng)管III中將甜菜堿單體和5mL去離子水混合，經(jīng)過超聲處理直到完全溶解，充入氮?dú)獗Ｗo(hù)10min。NIPAM聚合反應(yīng)啟動(dòng)1h后，再將真空反應(yīng)管III中的物質(zhì)通過真空注射器，在氮?dú)獗Ｗo(hù)下加入到反應(yīng)管II中，繼續(xù)反應(yīng)2h以確保反應(yīng)徹底完成。反應(yīng)完成后，將反應(yīng)液置入截留分子量為3500的透析袋中，用去離子水透析48h,每8h更換一次水。最終，將透析后的溶液進(jìn)行冷凍干燥處理,去除所有水分,從而得到最終產(chǎn)物。在整個(gè)合成過程中，控制加入的單體總的物質(zhì)的量為10mmol,根據(jù)NIPAM的加入比例(分別為100%,80%,50%,40%,20%和0%)合成了一系列P(NIPAM-b-DMMPPS)嵌段聚合物。這些聚合物根據(jù)其NIPAM的比例命名為PN_100,PN_80，PN_50,PN_40,PN_20和PN_0,以便于后續(xù)的實(shí)驗(yàn)分析與研究。精確控制實(shí)驗(yàn)條件和原料比例。聚合過程如Scheme1所示。
1.3測(cè)試與表征
1.3.1結(jié)構(gòu)分析:
采用德國Bruker公司Bruker-Vector22型FT-IR光譜儀測(cè)定PNIPAM和P(NIPAM-b-DMMPPS)聚合物的結(jié)構(gòu)，KBr壓片，光譜掃描范圍500~4000 cm-1。采用德國Bruker公司Bruker500 MHz核磁共振儀測(cè)定PNIPAM和P(NIPAM-b-DMMPPS)聚合物結(jié)構(gòu)，內(nèi)標(biāo)為TMS，溶劑為D2O。
1.3.2溶液性能分析:
用去離子水分別配置不同濃度的P(NIPAM-b-DMMPPS)二元共聚物溶液，25°C下，滴體積法測(cè)試溶液的表面張力;用去離子水分別配置不同嵌段比例(質(zhì)量分?jǐn)?shù)為0.1%)的表面活性聚合物溶液，25℃下，用紫外可見分光光度計(jì)在500 nm波長下測(cè)定其臨界溶解溫度，用BT-90納米粒度儀測(cè)定其平均水合半徑。
考察電解質(zhì)NaCl對(duì)P(NIPAM-b-DMMPPS)臨界溶解溫度的影響，先配置質(zhì)量分?jǐn)?shù)為0.1%的不同嵌段比例的聚合物溶液，隨后向該溶液中依次加入不同質(zhì)量的NaCl，以制備出濃度為0.04mol/L,0.08 mol/L和0.1mol/L的聚合物鹽溶液。隨后，使用紫外可見分光光度計(jì)測(cè)量含有不同嵌段比例的聚合物鹽溶液在不同溫度的透光率。通過分析透光率數(shù)據(jù)，可以確定在不同鹽濃度下，聚合物溶液的臨界溶解溫度。
以石蠟油為模擬油,以蘇丹IV為油相染色劑。分別配置質(zhì)量分?jǐn)?shù)為0.1%,0.01%和0.001%的表面活性劑水溶液，以油水體積比1:1分別取石蠟油和不同濃度的表面活性劑水溶液組成油水體系，根據(jù)乳化-破乳情況考察不同嵌段比例表面活性聚合物的乳化-破乳行為。
